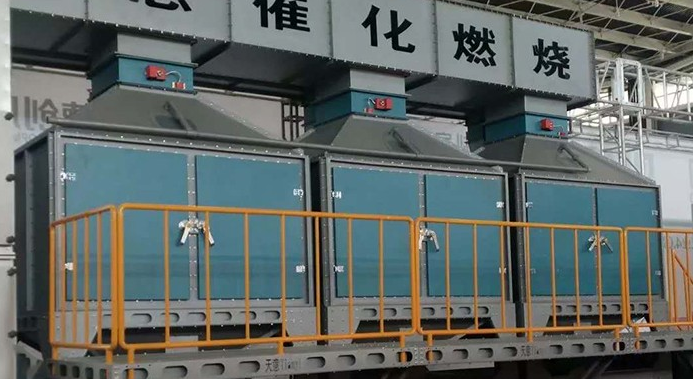

催化燃烧设备是指在催化剂作用下燃烧的装置或设备，可用于各种干燥线，如干燥通道、铁印刷罐、表面喷涂、印刷油墨、皮鞋粘合剂等，以净化各种过程中产生的有机废气。它的一部分被称为电气控制系统，那么电气控制系统是如何工作的呢？
我们知道催化燃烧设备的电气控制系统由文本显示器、变频器、点火器、PLC控制器、紫外线传感器、热电偶和其他电子控制设备以及风扇组成。气体与空气的比例由零压力阀调节。催化燃烧电控系统的工作过程分为三种状态：燃烧器工作状态、停止状态和参数设置状态。该系统还具有许多保护功能，特别是强大的逻辑联锁功能，以确保系统的可靠运行，并具有相对完整的控制功能。
该系统的工作过程主要分为三个状态参数设置、燃烧操作和燃烧停止。首先，有必要设置参数状态，用于在燃烧工作前准备数据。可以根据需要设置点火温度和变频器启动的频率，以控制风扇的风量。然而，点火温度是为了确保点火过程的可靠性，启动频率确保催化燃烧器在点火开始时与火焰一起燃烧。此时，燃烧比不应太低，空气量也不应太大。
另一种是燃烧运行状态。在催化燃烧设备的燃烧启动过程中，当控制系统处于待机状态并收到输入的启动命令时，将进入燃烧运行状态。首先，控制系统进行自检，然后进行前吹扫。变频器输出一个信号来控制风扇的旋转。风量从低速变为高速，然后逐渐变为低速。通过燃烧炉吹送新鲜空气，以确保炉内没有残余气体，确保点火过程的可靠性。催化燃烧设备的具体操作是先启动变频器，PLC模拟输出信号，使变频器的频率从启动设定频率提高。达到一定频率并保持一定时间后，变频器下降，在启动前完成吹扫。之后，发出点火信号，高压点火器工作。与此同时，点火管的阀门被打开，引发一场小火灾。紫外线传感器检测失效，小火点燃后，打开主气阀。此时，催化燃烧炉托盘进行火焰燃烧，直到检测到的温度信号达到设定的点火关闭温度，点火阀关闭，点火过程完成，进入燃烧调节阶段。
燃烧温度调节也是非常值得注意的。催化燃烧设备的燃烧器温度可以通过文本显示器上的键盘输入进行调节，以改变变频器的输出频率并调节适当的风量。如果温度在一定时间内仍高于设定值，PLC将继续调整，直到达到设定值。变频器的频率输出经过PID计算后由PLC控制；如果温度不足，频率会上升，并且延迟会持续一段时间。反之亦然
然后是燃烧停止状态。在从文本显示器接收到停止命令之后，燃烧器停止。首先，关闭主气阀，然后系统进行后吹扫以消散残余气体，并对燃烧盘进行强制空气冷却。一段时间后，关闭风扇，停止逆变器，完成燃烧器关闭过程。
在学习了催化燃烧设备电气控制系统的工作原理后，相信了解到该设备运行稳定可靠，运动部件较少，维护系统完整。凭借非常好的性能和可靠的质量，它获得了无数奖项，深受新老用户的好评。
